Products/SDDR-CF7
ภาพสินค้าจริง

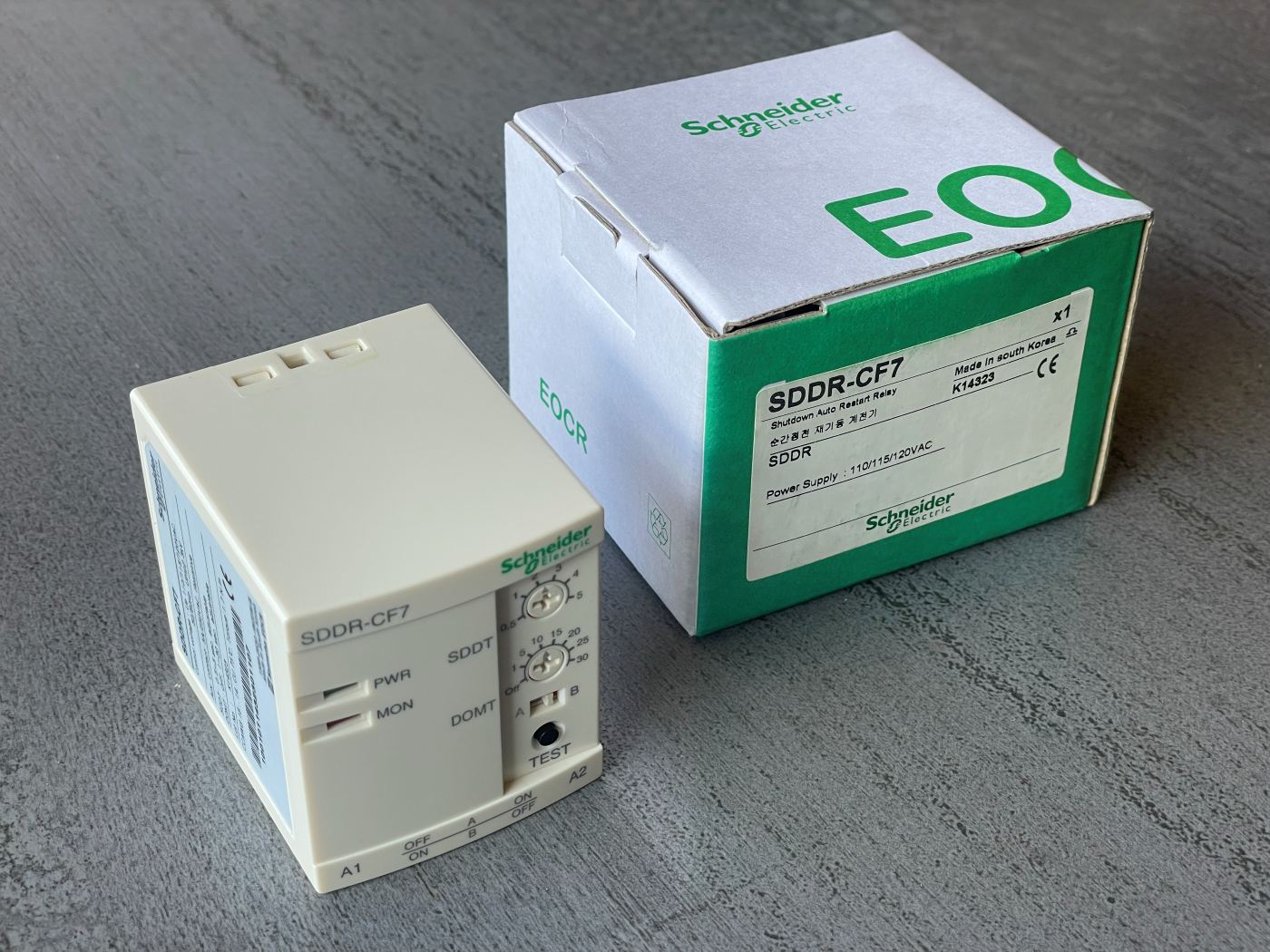

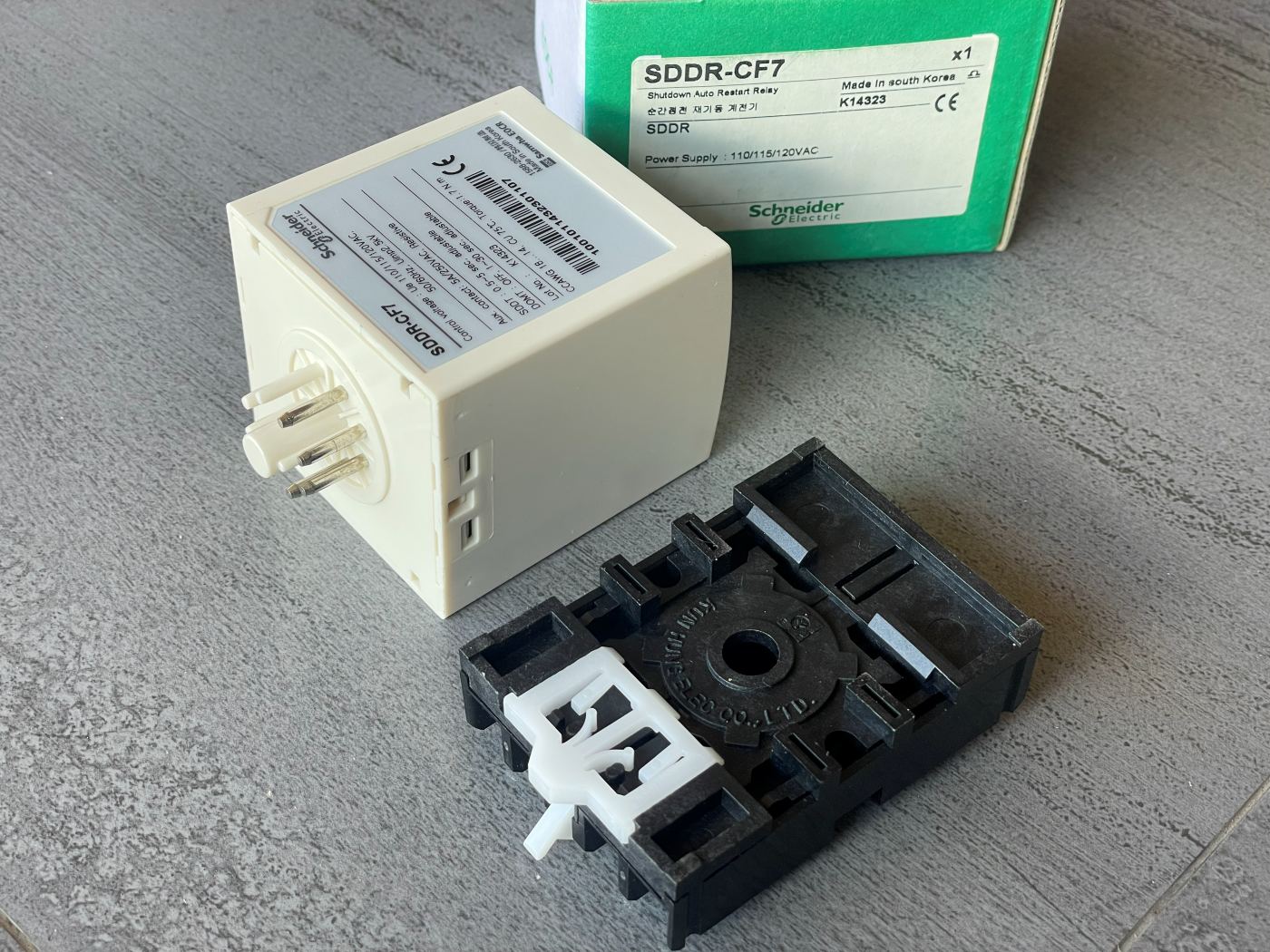

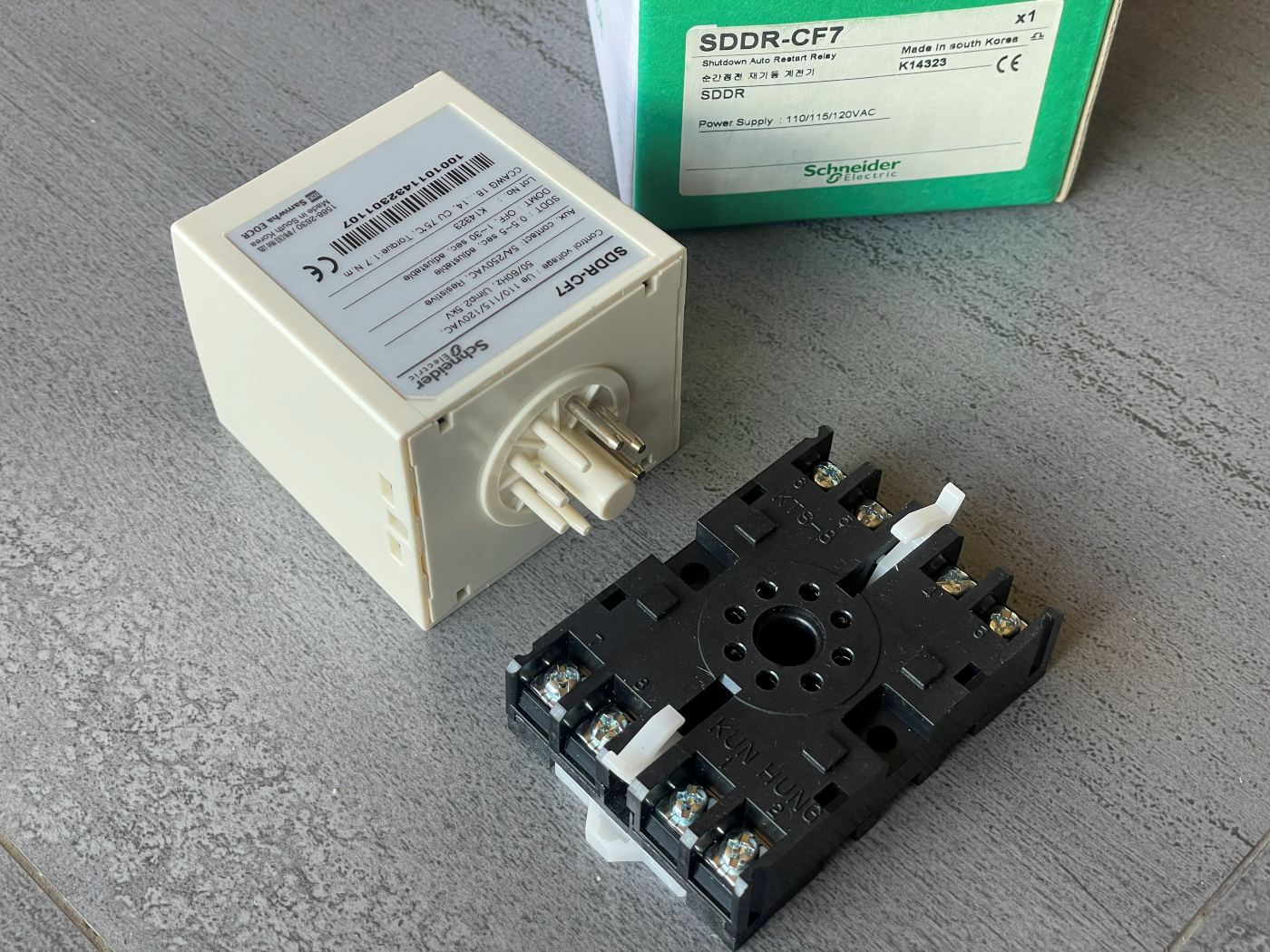

ภาพถ่ายจริงจากสต็อก SAV — ด้านหน้าตั้งค่า SDDT/DOMT, ด้านหลังขาเสียบ 8 ขา และซ็อกเก็ต KH-KTS-8 ที่ให้มาด้วย คลิกเพื่อดูภาพเต็มและอ่านป้ายพิกัด
Schneider EOCR
SDDR-CF7
SDDR (Auto Restart)
รีเลย์รีสตาร์ทอัตโนมัติหลังไฟดับชั่วขณะ — แก้ปัญหาไฟตกแวบเดียวแล้วต้องไปกดสตาร์ทมอเตอร์ใหม่ทีละตัว | SDDT = ไฟต้องกลับมาภายในเวลานี้ถึงจะรีสตาร์ทอัตโนมัติ (0.5–5 วินาที) | DOMT = หน่วงก่อนต่อหน้าสัมผัสกลับ (Off, 1–30 วินาที) ใช้ทยอยสตาร์ทมอเตอร์ไม่ให้ขึ้นพร้อมกัน | สวิตช์ A/B เลือกให้ตรงกับวงจรควบคุมเดิม กดปุ่ม TEST จำลองไฟดับเพื่อตรวจสอบได้ | ตัวที่มีในสต็อกเป็น CF7 ไฟเลี้ยง 110/115/120VAC เสียบซ็อกเก็ต 8 ขา (KH-KTS-8 / K2CF08 / PS-08) | ⚠ ถ้าระบบมีฮาร์มอนิกมาก แรงดันที่ถือว่า "ไฟดับ" จะสูงขึ้น ต้องเผื่อไว้
ดาวน์โหลดเอกสารDOWNLOADMain Feature
- ▪ Shut Down Delay Time (SDDT) — power must return within the set SDDT for auto restart to trigger; if the outage runs longer, auto restart is inhibited and the operator restarts manually
- ▪ Delay on Make Time (DOMT) — after power returns within SDDT, contacts are held open for the set DOMT and then closed, so restarts can be staggered across a line
- ▪ A/B selection switch — set to match the wiring on the external sequence drawing, then press TEST to apply immediately
- ▪ TEST button simulates a real outage for as long as it is held, for preventive maintenance checks
- ▪ PWR (green) and MON (red) status LEDs
- ▪ Plugs into a standard 8-pin socket
Typical applications
- ▪ Continuously running conveyor systems and batch-processing chemical plants
- ▪ Steel mill transfer equipment and textile factories
- ▪ Other magnetic contactors driving special loads
Technical Specification
| Nameplate of the stocked unit (photographed from SAV stock) | ||
| Model | SDDR-CF7 | |
| Description | Shutdown Auto Restart Relay / 순간정전 재기동 계전기 | |
| Power supply | 110/115/120 VAC | |
| Reference | K14323 — Made in South Korea, CE, Schneider Electric | |
| Front panel | TEST button, A/B selector, DOMT knob (Off, 1, 3, 5, 10, 15, 20, 25, 30), SDDT knob (0.5, 1, 2, 3, 5), MON (red) and PWR (green) LEDs | |
| Terminals | A1, A2, with ON/OFF positions marked for A and B | |
| Time settings and ratings | ||
| SDDT (shut down delay time) | 0.5 – 5 seconds | |
| DOMT (delay on make time) | Off, 1 – 30 seconds | |
| Control power | code 110 = AC 85–150 V, code 220 = AC 180–260 V | |
| Frequency | 50/60 Hz | |
| Auxiliary contact | 3 A / 250 VAC resistive load | |
| Operation status display | 2 × 5 rectangular LED, green and red | |
| Installation | 8-pin socket | |
| Power failure recognition voltage | ||
| 50 Hz, rated 110/115/120 VAC | 77 – 83 V | |
| 50 Hz, rated 220/230/240 VAC | 154 – 165 V | |
| 60 Hz, rated 110/115/120 VAC | 66 – 72 V | |
| 60 Hz, rated 220/230/240 VAC | 132 – 143 V | |
| Time of duration | 85 ms or over | |
| Caution | heavy harmonics on the control supply can raise the recognition voltage, so allow for it in harmonic-rich installations | |
| LED and internal relay status | ||
| Power supplied | relay open | |
| On switch input | relay closed | |
| Momentary power outage | relay open | |
| Outage longer than SDDT | relay open | |
| DOMT timer running | relay open | |
| Back to normal operation | relay closed | |

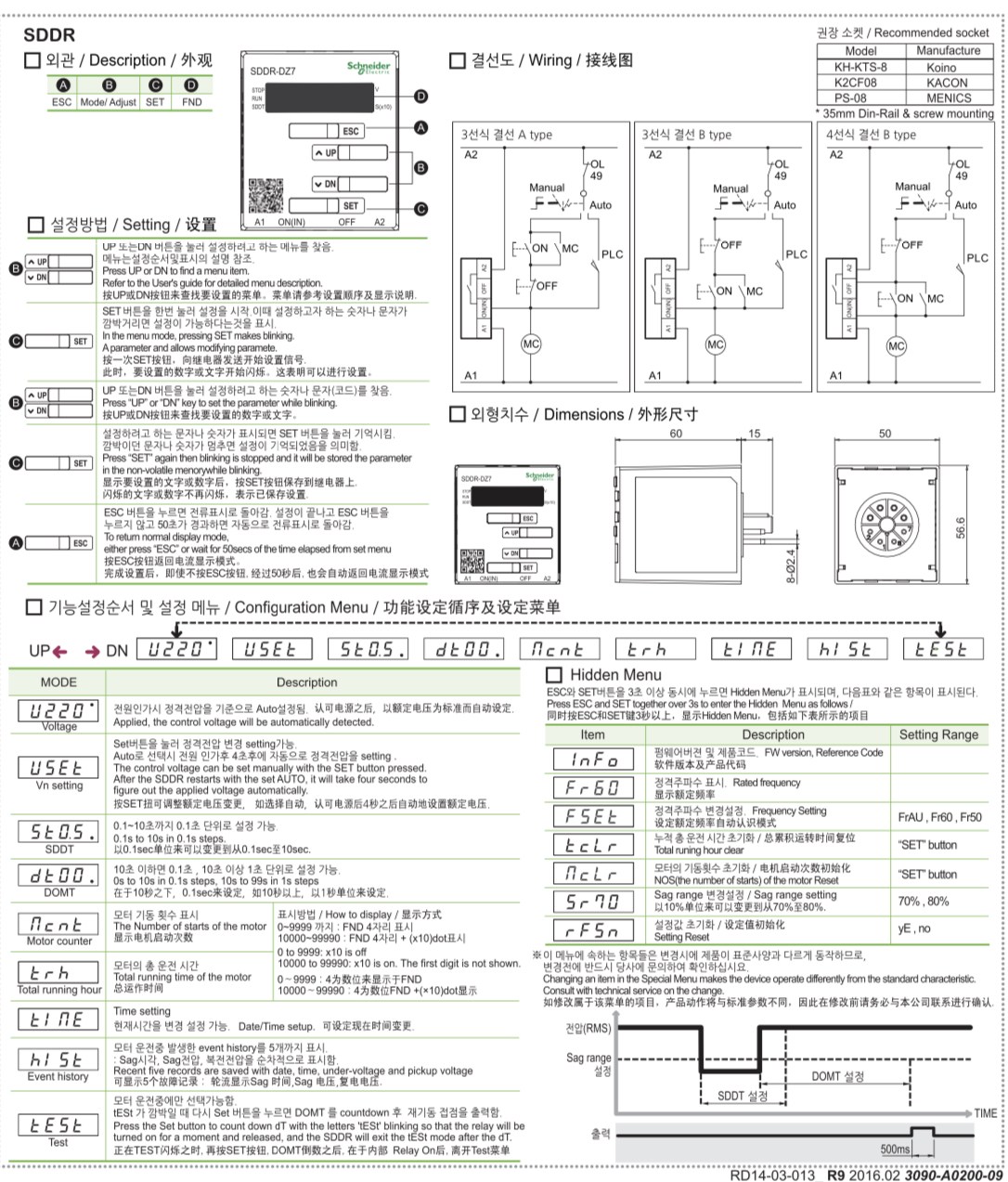

| Installation and wiring (SDDR instruction sheet) | ||
| Recommended sockets | KH-KTS-8 (Koino), K2CF08 (KACON), PS-08 (MENICS) | |
| Mounting | 35 mm DIN rail and screw mounting | |
| Wiring options | 3-wire A type, 3-wire B type, 4-wire B type | |
| Dimensions | 60 × 50 mm body, 56.6 mm socket, 15 mm depth behind the socket, 8 × Ø2.4 pin circle | |
| SDDR operates normally once its internal capacitor has charged, about five seconds after power is applied | ||
| Environment and EMC | ||
| Temperature | operation -20 … 60 °C, storage -30 … 80 °C | |
| Humidity | 30 – 85% RH, non-condensing | |
| Insulation resistance | 10 MΩ or over at 500 VDC between case and circuit | |
| Insulation withstand | 2 kV, 50/60 Hz, 1 min between case and circuit | |
| ESD (IEC 61000-4-2) level 3 | air ±8 kV, contact ±6 kV | |
| Radiated disturbance (IEC 61000-4-3) level 3 | 10 V/m, 80 MHz – 1 GHz and 1.4 – 2.7 GHz | |
| EFT/burst (IEC 61000-4-4) level 3 | ±2 kV, 1 min | |
ข้อมูลตามเอกสารผู้ผลิต (Schneider EOCR) — รายละเอียดฉบับเต็มดูจาก Datasheet ด้านล่าง
