Products/EUCR-3C
Samwha EOCR

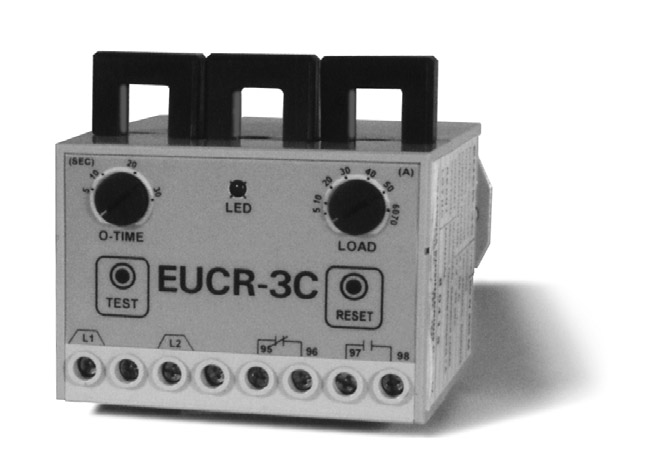

EUCR-3C
EUCR (Under Current)
สอบถามสต็อก
รุ่นเก่าแบบอนาล็อก 3 CT ทำงานแบบ Fail-safe (Normally Energized) หน้าสัมผัส 1a1b — ป้องกันปั๊มรันตัวเปล่าและขาดเฟส
ดาวน์โหลดเอกสารDOWNLOADMain Feature
- ▪ Compact design
- ▪ Three integral current transformers
- ▪ Under-load protection / dry-run protector
- ▪ Phase loss protection
- ▪ Wide current adjustment range
- ▪ Definite trip time characteristic
- ▪ Manual (instantaneous) / electrical (remote) reset
- ▪ Trip indication red LED
- ▪ Ambient insensitive
- ▪ Fail-safe operation
Applications
- ▪ Pumping cavitation or loss of prime
- ▪ Detecting malfunction of fans
- ▪ Broken belt or coupling failure
- ▪ Shutting down motors when unloaded
Technical Specification
| This version | ||
| Current sensing | 3 CT | |
| Contact mode | 2-SPST (1a1b) | |
| Contact status | normally energized | |
| Operation | fail-safe | |
| Terminals | L1, L2 control power; 95-96 and 97-98 output | |
| Current setting (by type) | ||
| 05 type | 0.5–6 A | |
| 30 type | 3.0–30 A | |
| 60 type | 5.0–60 A | |
| 100–600 | 05 type fitted to external CT (current ratio 100/5 A – 600/5 A) | |
| Specification | ||
| Trip time setting (O-TIME) | 0.2–30 sec | |
| Time-current characteristic | definite | |
| Reset | manual (instantaneous) / electrical (remote) | |
| Power supply voltage | 24 V AC/DC, 110 V AC, 220 V AC | |
| Frequency | 50/60 Hz | |
| Contact rating | 3 A / 250 V AC resistive | |
| Mounting | 35 mm DIN rail / panel | |
| Protection | ||
| Undercurrent (dry-run) | trips after O-TIME | |
| Additional specification (datasheet) | ||
| Phase loss trip time | 0.2–30 sec | |
| Control voltages | 24 V AC/DC, 110 (85–150 V AC), 220 (180–260 V AC), 440 (320–480 V AC) | |
| Output relay | independent volt-free contact, 3 A / 250 V AC resistive | |
| Tolerance | current ±10 %, time ±15 % | |
| Ambient temperature | storage -30…80 °C, operation -25…70 °C | |
| Humidity | 45–85 % without condensation | |
| Insulation | over 10 MΩ at 500 V DC between casing and circuits | |
| Dielectric strength | casing/circuit 2 kV, between contacts 1 kV, between circuits 2 kV | |
| Power consumption | less than 2 VA | |
| Mounting | 35 mm DIN rail / surface | |
| Ordering (EUCR-3C __ - N - ___) | ||
| Current range | 05, 30, 60, or 100–600 with external current transformers | |
| N | fail safe | |
| Control voltage | 24, 110, 220, 440 | |
ข้อมูลตามเอกสารผู้ผลิต (Samwha EOCR) — รายละเอียดฉบับเต็มดูจาก Datasheet ด้านล่าง
