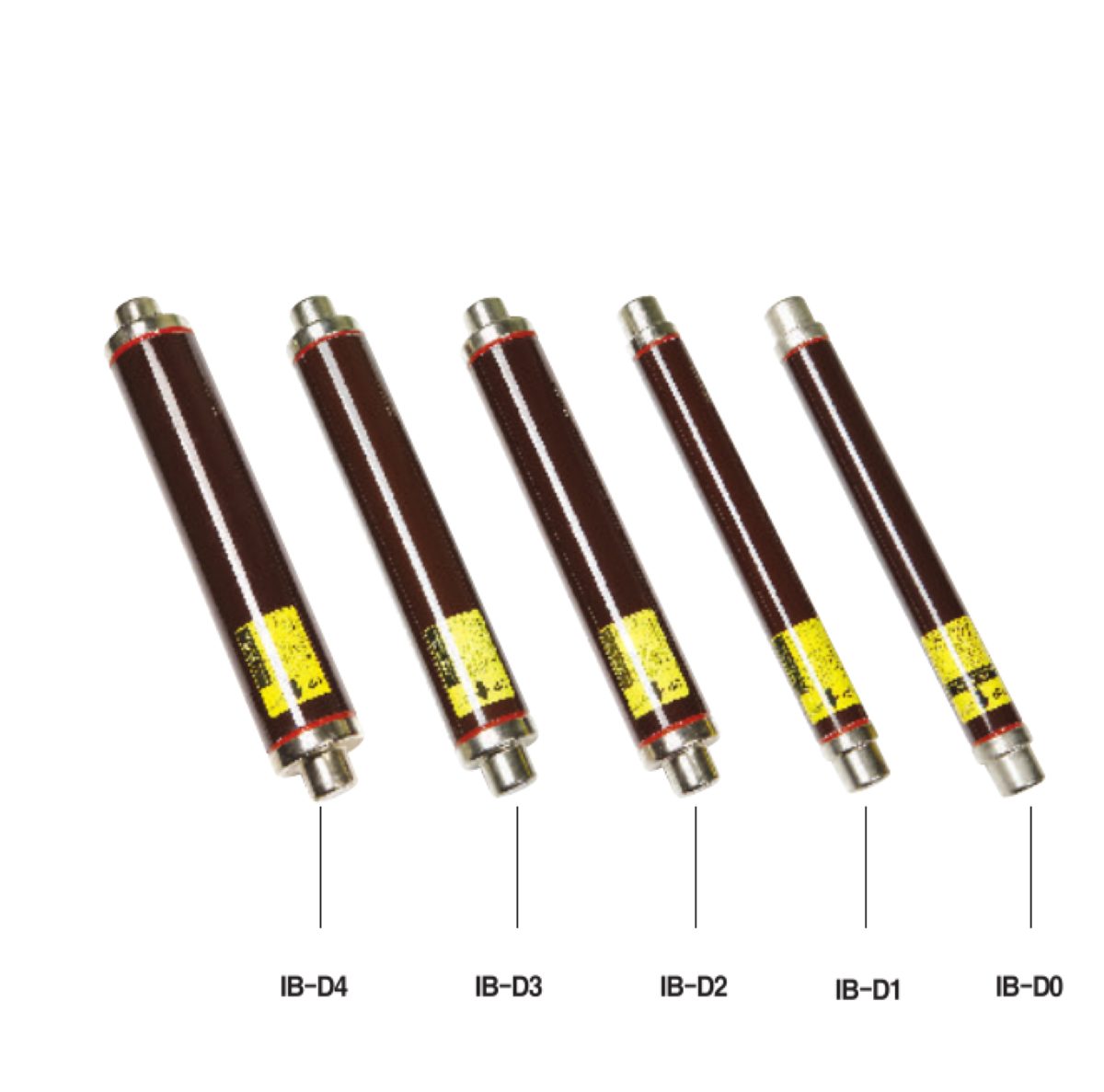

ภาพจากแคตตาล็อกผู้ผลิต — ฟิวส์ทั้ง 5 ขนาดตัวถัง IB-D0 ถึง IB-D4 เรียงเทียบกัน และภาพฟิวส์ประกอบบนฐาน JWF-24 คลิกเพื่อดูภาพเต็ม
Joongwon
HVCLF-24
24kV Current Limiting Fuse
ฟิวส์แรงสูงชนิดจำกัดกระแส 24kV (한류형 퓨즈) ยี่ห้อ Joongwon เกาหลี | ใช้ป้องกันหม้อแปลงจำหน่ายและคาปาซิเตอร์แบงก์ในระบบ 24kV และเป็นฟิวส์ที่ใส่ในตู้ LBS 630A / RMU SF6 | เลือกพิกัดจากตารางด้านบน — รู้ kVA ของหม้อแปลงหรือ kVAR ของคาปาซิเตอร์ก็เลือกได้เลย ถ้าตารางให้สองค่าให้เลือกค่าที่สูงกว่า | พิกัดตัดกระแสลัดวงจร 50kA สำหรับ IB-D1/D2/D3, 31.5kA สำหรับ 2A และ 25kA สำหรับ IB-D4 (125–200A) — ต้องเช็กว่าสูงกว่ากระแสลัดวงจรที่จุดติดตั้ง | ระยะประกบหน้าสัมผัส 442 มม. และความยาว 510 มม. เท่ากันทุกพิกัด ใช้ฐาน JWF-24 ตัวเดียวกันได้หมด | มี striker ในตัว ใช้สั่งปลด LBS ทั้งสามเฟสเมื่อฟิวส์ขาดเฟสเดียว | ⚠ 12kV และ 36kV เป็นของสั่งนำเข้า ต้องคุยก่อนสั่ง | ⚠ ค่ากระแสหลอมละลายต่ำสุด (I₃) กำลังสูญเสีย และ I²t ให้ดูจากแคตตาล็อกผู้ผลิตที่แนบ อย่าจำเอา — และแถว 6.3A / 10A ในตารางที่พิมพ์มาไม่เข้าแนวโน้มกับแถวอื่น ให้สอบถามยืนยันก่อนใช้งาน
ดาวน์โหลดเอกสารDOWNLOADMain Feature
- ▪ Current limiting — clears the fault within the first half cycle, so peak let-through current and I²t reaching the transformer are far below the prospective short-circuit level
- ▪ Rated breaking capacity 50 kA on IB-D1 / IB-D2 / IB-D3 (31.5 kA on the 2 A IB-D0 back-up type, 25 kA on IB-D4)
- ▪ Striker fitted — fires on operation to trip a three-phase load break switch after a single-phase fault, so no phase is left energised
- ▪ Watertight construction, rated by the manufacturer for indoor or outdoor service
- ▪ Low power loss, which matters inside the confined fuse holders of SF6 gas-insulated switchgear where heat cannot escape easily
- ▪ One base fits the whole range — 442 mm contact spacing and 510 mm length are common to every rating
Typical applications
- ▪ Distribution transformer protection on 24 kV systems (see the selection table below)
- ▪ Capacitor bank protection, 3-phase
- ▪ 24 kV 630 A load break switch panels and SF6 ring main units
- ▪ Back-up protection in series with a switching device (the 2 A IB-D0 type)
Technical Specification
| Ratings (Joongwon catalog p.174) | ||
| Rated voltage | 24 kV (12 kV and 36 kV exist but are import-order items — ask before quoting) | |
| Rated current | 2, 6.3, 10, 16, 20, 25, 31.5, 40, 50, 63, 80, 100, 125, 160, 200 A | |
| IB-D0 | 2 A — H 442 mm, L 510 mm, ØD 53 mm, 2.3 kg | |
| IB-D1 | 6.3 / 10 / 16 / 20 / 25 / 31.5 / 40 A — H 442 mm, L 510 mm, ØD 53 mm, 2.3 kg | |
| IB-D2 | 50 A — ØD 58 mm, 3.0 kg · 63 A — ØD 77 mm, 4.8 kg (both H 442 mm, L 510 mm) | |
| IB-D3 | 80 / 100 A — H 442 mm, L 510 mm, ØD 77 mm, 4.8 kg | |
| IB-D4 | 125 / 160 / 200 A — H 442 mm, L 510 mm, ØD 86 mm, 5.8 kg | |
| Contact ferrule diameter | Ø45 mm (common to all types) | |
| Rated breaking capacity (I₁) | ||
| IB-D0 (2 A) | 31.5 kA | |
| IB-D1 (6.3 – 40 A) | 50 kA | |
| IB-D2 (50, 63 A) | 50 kA | |
| IB-D3 (80, 100 A) | 50 kA | |
| IB-D4 (125, 160, 200 A) | 25 kA | |
| ⚠ Minimum melting current (I₃), power loss, cold resistance and I²t are listed per rating in the manufacturer catalog linked below. Read them from that document rather than from memory — and note the printed table shows 49 A at the 6.3 A rating and 31 A at the 10 A rating, which does not follow the trend of the other rows; confirm those two with SAV before relying on them. | ||
| Transformer protection — fuse selection (Joongwon application guide) | ||
| Read as | fuse rated current (A) → largest transformer it protects, 1-phase kVA / 3-phase kVA | |
| 2 A → 14 / 25 kVA | ||
| 6.3 A → 43 / 75 kVA · 57 / 100 kVA | ||
| 6.3 or 10 A → 72 / 125 kVA · 86 / 150 kVA | ||
| 10 or 16 A → 115 / 200 kVA | ||
| 16 A → 144 / 250 kVA | ||
| 16 or 20 A → 173 / 300 kVA · 202 / 350 kVA | ||
| 20 or 25 A → 230 / 400 kVA · 260 / 450 kVA | ||
| 25 or 31.5 A → 288 / 500 kVA · 346 / 600 kVA | ||
| 31.5 or 40 A → 404 / 700 kVA · 433 / 750 kVA · 461 / 800 kVA | ||
| 40 or 50 A → 519 / 900 kVA | ||
| 40, 50 or 63 A → 577 / 1,000 kVA | ||
| 50 or 63 A → 721 / 1,250 kVA | ||
| 63 or 80 A → 866 / 1,500 kVA | ||
| 80 A → 1,010 / 1,750 kVA | ||
| 100 A → 1,154 / 2,000 kVA | ||
| 100 or 125 A → 1,443 / 2,500 kVA | ||
| 125 or 160 A → 1,732 / 3,000 kVA | ||
| 160 or 200 A → 2,309 / 4,000 kVA | ||
| 200 A → 2,598 / 4,500 kVA | ||
| Manufacturer's note | where a row offers two ratings, take the larger one | |
| Selection basis | transformer inrush assumed at 10 × full load current for 0.1 s, and a secondary-side short circuit cleared within 0.2 s | |
| Capacitor protection — fuse selection, 24 kV 3-phase | ||
| 40 kVAR or less → 6.3 A | ||
| 40 – 90 kVAR → 10 A | ||
| 90 – 140 kVAR → 16 A | ||
| 140 – 200 kVAR → 20 A | ||
| 200 – 280 kVAR → 25 A | ||
| 280 – 400 kVAR → 31.5 A | ||
| 400 – 600 kVAR → 40 A | ||
| 600 – 800 kVAR → 50 A | ||
| 800 – 1,100 kVAR → 63 A | ||
| 1,100 – 1,400 kVAR → 80 A | ||
| 1,400 – 1,900 kVAR → 100 A | ||
| 1,900 – 2,500 kVAR → 125 A | ||
| 2,500 – 3,100 kVAR → 160 A | ||
| 3,100 – 4,000 kVAR → 200 A | ||
| Selection basis | capacitor inrush assumed at 71 × rated current for 0.002 s, and the fuse sized to carry 1.5 × the capacitor rated current continuously | |
| Striker | ||
| No-energy path (OA) | 4 mm max | |
| Energised path (AB) | 16 mm | |
| Real path (AC) | 35 mm | |
| Force required to return the striker to origin | 20 N | |
| Ordering and standards | ||
| Order code | HVCLF – <type> – <rated voltage> – <rated current>, e.g. HVCLF-IB-D1-24-40 for a 40 A fuse | |
| Type codes | IB-D0, IB-D1, IB-D2, IB-D3, IB-D4 (IB-D5 also appears on the manufacturer's order sheet) | |
| Voltage codes | 12, 24, 36 — SAV stocks the 24 kV range; 12 kV and 36 kV are import-order items needing prior agreement | |
| Standard | IEC 60282-1 | |
| KOEMA certificate 2004-라-010 | 24 kV 50 kA, 6.3/10/16/20/25/31.5/40 A, 50/63 A, 80/100 A (base JWF-24, links IB-D1 / IB-D2 / IB-D3) | |
| KOEMA certificate 2007-가-085 | 24 kV 2 A 31.5 kA back-up type (base JWF-24, link IB-D0) | |
| Manufacturer holds Korean patent 10-0811416 for a back-up current limiting fuse with an integral temperature sensing wire | ||
| Manufacturer | Joongwon Electric Corporation (중원전기), Ansan-si, Gyeonggi-do, Korea — ISO 9001 and ISO 14001 | |
ข้อมูลตามเอกสารผู้ผลิต (Joongwon) — รายละเอียดฉบับเต็มดูจาก Datasheet ด้านล่าง
