ภาพสินค้าจริง

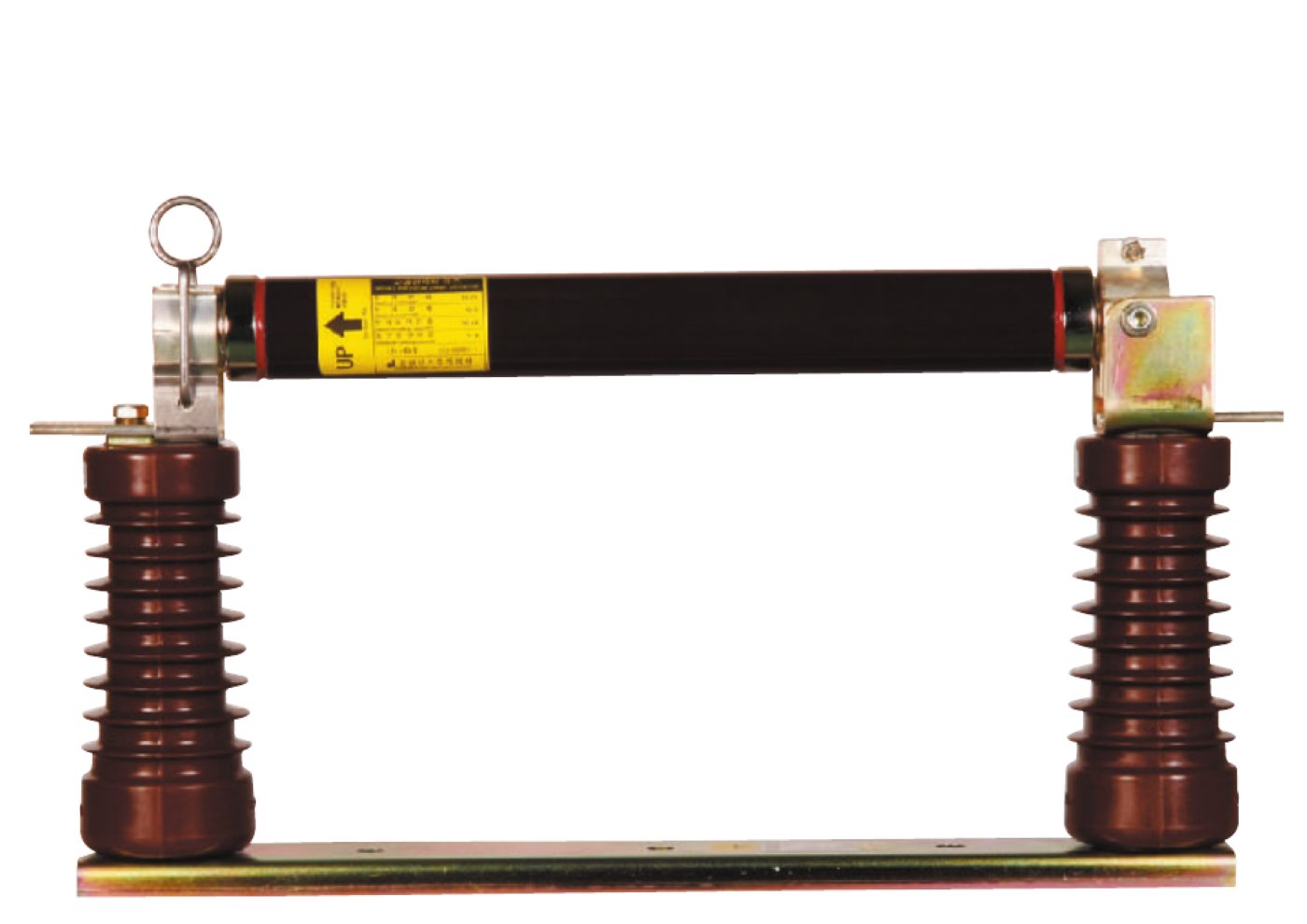

ภาพจากแคตตาล็อกผู้ผลิต — ฐาน JWF-24 พร้อมฟิวส์ HVCLF ประกอบอยู่ แสดงคลิปสปริงด้านซ้ายและตัวจับยึดด้านขวา คลิกเพื่อดูภาพเต็ม
Joongwon

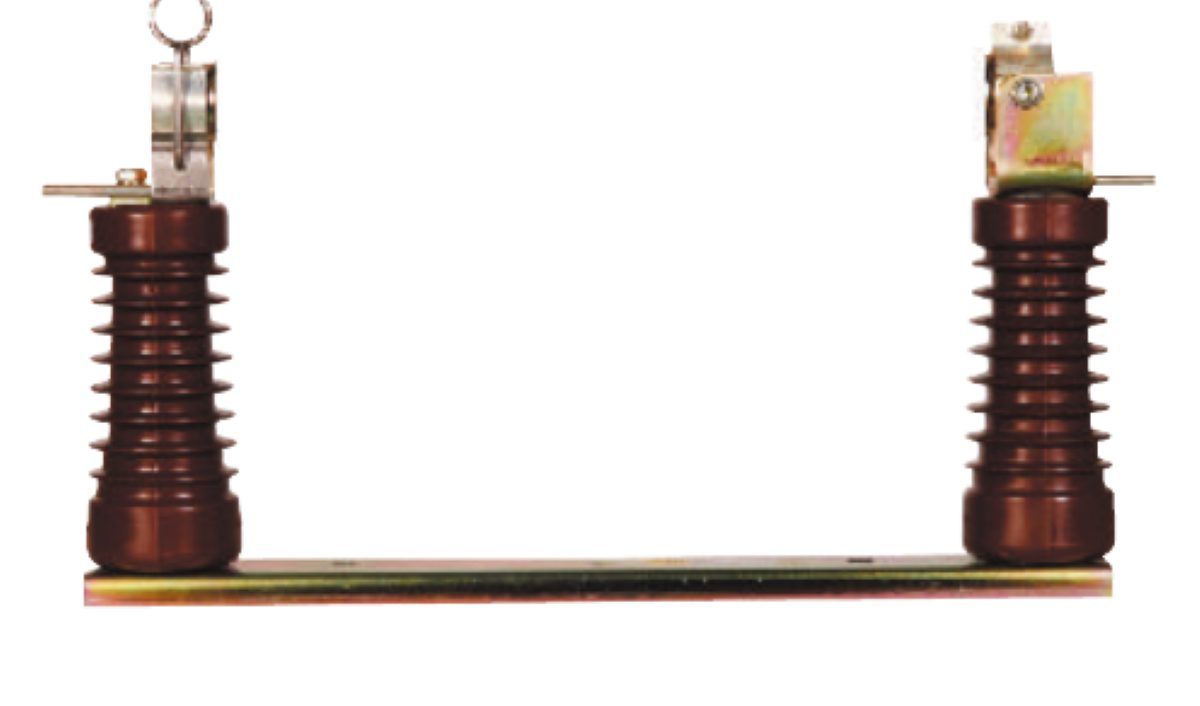

JWF-24
24kV Fuse Base
ฐานรองฟิวส์แรงสูง 24kV ยี่ห้อ Joongwon เกาหลี ใช้คู่กับฟิวส์จำกัดกระแส HVCLF | พิกัด 24kV 200A, BIL 125kV | รับฟิวส์ได้ทุกพิกัดตั้งแต่ 2A ถึง 200A เพราะฟิวส์ทุกตัวมีระยะประกบ 442 มม. และยาว 510 มม. เท่ากัน — เปลี่ยนพิกัดฟิวส์ได้โดยไม่ต้องเปลี่ยนฐาน | คลิปสปริงด้านหนึ่ง ตัวจับยึดอีกด้าน ถอดเปลี่ยนฟิวส์ได้โดยไม่ต้องใช้เครื่องมือ | ลูกถ้วยพอร์ซเลน 2 ต้น บนฐานเหล็กชุบกัลวาไนซ์ | ใช้เปลี่ยนแทนฐานเดิมที่ลูกถ้วยร้าว มีรอยไหม้ตามผิว หรือคลิปหมดแรงกด | ⚠ ระยะติดตั้งให้ยึดตามแบบในแคตตาล็อกที่แนบ ก่อนสั่งเจาะแผ่นรอง
ดาวน์โหลดเอกสารDOWNLOADMain Feature
- ▪ Accepts the entire HVCLF range, 2 A to 200 A — every rating shares 442 mm contact spacing and 510 mm overall length
- ▪ Rated 200 A continuous, matched to the largest IB-D4 fuse
- ▪ Impulse withstand voltage (BIL) 125 kV
- ▪ Spring fuse clip one end, fixed holder the other — fuse changes need no tools
- ▪ Two porcelain post insulators on a galvanised steel channel base
- ▪ Certified by KOEMA together with the IB-D0 to IB-D3 fuse links
Typical applications
- ▪ 24 kV 630 A load break switch panels
- ▪ Distribution transformer and capacitor bank protection assemblies
- ▪ Replacement base where an existing 24 kV fuse mount is cracked, tracked or has lost clip tension
Technical Specification
| Ratings (Joongwon catalog p.174) | ||
| Type | JWF-24 | |
| Rated voltage | 24 kV | |
| Rated current | 200 A | |
| Impulse withstand voltage (BIL) | 125 kV | |
| Accepts | HVCLF fuse links IB-D0, IB-D1, IB-D2, IB-D3, IB-D4 (2 – 200 A) | |
| Construction | ||
| Fuse clip | spring clip, upper terminal end | |
| Fixed holder | opposite end, with pull ring on the clip for fuse removal | |
| Insulators | two porcelain post insulators | |
| Channel base | galvanised steel, drilled for panel mounting | |
| Terminals | upper and lower flat terminals | |
| Installation dimensions (Joongwon catalog p.173) | ||
| Overall width | 613 mm | |
| Insulator centres | 361 mm · terminal centres 313 mm | |
| Overall height with fuse swung open | 632 mm (590 mm to the pivot) | |
| Depth | 241 mm | |
| Fuse opening angle | 38° | |
| Mounting hole pitch | 380 mm along the channel, 260 mm between channels on a 3-phase assembly | |
| Mounting holes | Ø15 mm and Ø12.5 mm | |
| Base plate width | 80 mm, edge offset 35 mm | |
| ⚠ Confirm these against the drawing in the catalog before cutting a mounting plate — the figures above are transcribed from it, not measured from stock. | ||
| Standards and certification | ||
| Standard | IEC 60282-1 | |
| KOEMA certificate 2004-라-010 | base JWF-24 with links IB-D1 / IB-D2 / IB-D3, 24 kV 50 kA | |
| KOEMA certificate 2007-가-085 | base JWF-24 with link IB-D0, 24 kV 2 A 31.5 kA back-up | |
| Manufacturer | Joongwon Electric Corporation (중원전기), Ansan-si, Gyeonggi-do, Korea — ISO 9001 and ISO 14001 | |
ข้อมูลตามเอกสารผู้ผลิต (Joongwon) — รายละเอียดฉบับเต็มดูจาก Datasheet ด้านล่าง
