EOCR-3E420
EOCR-3D / 3E
สอบถามสต็อก
รุ่นเก่า (legacy) SAV ยังจำหน่ายอยู่ — EOCR รุ่นดั้งเดิมก่อนรวมกับ Schneider | "420" คือมีเอาต์พุต 4–20mA ส่งค่ากระแสมอเตอร์เข้า PLC/DCS ได้ในตัว พร้อมหน้าสัมผัส OL/UL แยก (95/96, 97/98) | รหัสสั่งซื้อ 3E420-WR9 และ 3E420-WR91 | รุ่นทดแทนปัจจุบันคือ i3M420 — เก็บรุ่นเก่าไว้สำหรับตู้ที่เดินสายไว้เดิม ไม่ต้องรื้อ | ⚠ ยังไม่มีดาต้าชีตต้นฉบับ ต้องยืนยันพิกัดกระแส/ไฟเลี้ยงจากป้ายบนตัวสินค้าก่อนเสนอราคา
ดาวน์โหลดเอกสารDOWNLOADWhy this record is thin
- ▪ This is a discontinued model and no original 3E420 datasheet survives in SAV's catalog archive or on Schneider's current document server
- ▪ The figures below are only what can be sourced with certainty: the unit's own front panel, and the replacement table in Schneider's current EOCR catalog
- ▪ Full electrical ratings — current range, control voltage, trip curves, contact capacity — must be confirmed against the original datasheet or the unit's nameplate before quoting

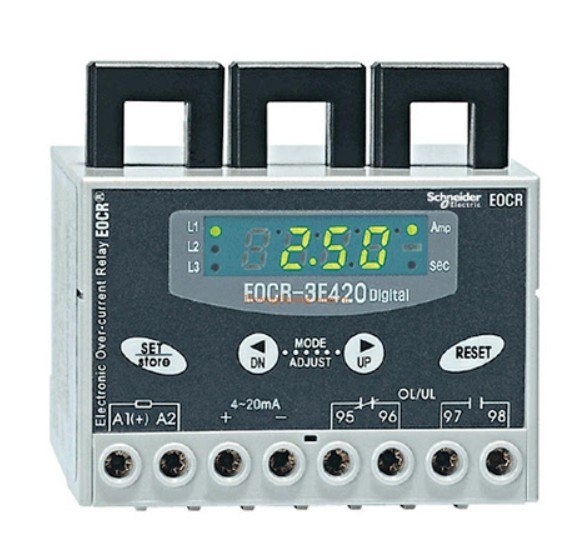

Front panel (from the product photo)
- ▪ Three-phase window (through-hole) current sensing, L1 / L2 / L3 lamps
- ▪ 3-digit LED display with Amp and sec indication
- ▪ Keys : SET/store, MODE·ADJUST, UP, DN, RESET
- ▪ Terminals : A1(+) and A2 control power, 4~20 mA output (+ / −), 95/96 and 97/98 output contacts marked OL/UL
- ▪ Branded "Electronic Over-current Relay EOCR" with the Schneider Electric mark of the transition period
Technical Specification
| Ordering codes (Schneider EOCR catalog, replacement table) | ||
| 3E420-WR9 — replaced by i3M420-WRDBW (window) / i3M420-WRDBH (bottom) | ||
| 3E420-WR91 — replaced by i3M420-WRDUW (window) / i3M420-WRDUH (bottom) | ||
| The pairing implies -WR9 is the 24 VDC control-power variant and -WR91 the 100–240 VAC one, following the DB / DU suffixes of the replacement — confirm against the unit's nameplate before quoting | ||
| Lifecycle | ||
| Status | existing / old model in Schneider's current EOCR catalog selection guide | |
| Successor | i3M420 (new digital range, with Modbus RS-485 communication) | |
| Listed alongside 3D420 and 3M420 as the 4–20 mA members of the legacy digital family | ||
| SAV still supplies 3E420 for panels already wired for it, where swapping to the i3M420 would mean re-terminating | ||
ข้อมูลตามเอกสารผู้ผลิต (Samwha EOCR) — รายละเอียดฉบับเต็มดูจาก Datasheet ด้านล่าง
