EOCR-SS2
EOCR-SS / SE2
สอบถามสต็อก
รุ่นเก่า (legacy) SAV ยังจำหน่ายอยู่ — EOCR ดั้งเดิมของ Samwha Engineering ก่อนมาเป็นแบรนด์ Schneider | 2CT ในตัว หน่วงเวลาสตาร์ท (D-TIME) และเวลาทริป (O-TIME) ปรับแยกกันได้ ลักษณะเวลาแบบ Definite | ป้องกัน overcurrent, phase loss, locked rotor | ตัวที่มีในสต็อกเป็น Type 60-440 : ตั้งกระแส 5~60/70A ไฟเลี้ยง 320~480VAC ติดราง DIN 35 มม. | รุ่น inverse time คือ EOCR-SS1
ดาวน์โหลดเอกสารDOWNLOADMain Feature
- ▪ Two integral current transformers — no external CT needed within the rated range
- ▪ Independently adjustable starting trip delay (D-TIME) and trip time (O-TIME)
- ▪ Definite time characteristic (the inverse-time sibling is the EOCR-SS1)
- ▪ Run monitor and troubleshooting from two LEDs on the dial plate
- ▪ TEST and RESET buttons on the front face
- ▪ Compact 35 mm DIN rail mounting
Legacy status
- ▪ Original Samwha Engineering Co., Ltd. product, made in Seoul, Korea — predates the Schneider Electric EOCR branding
- ▪ SAV continues to stock it for like-for-like replacement in panels already built around it
Technical Specification

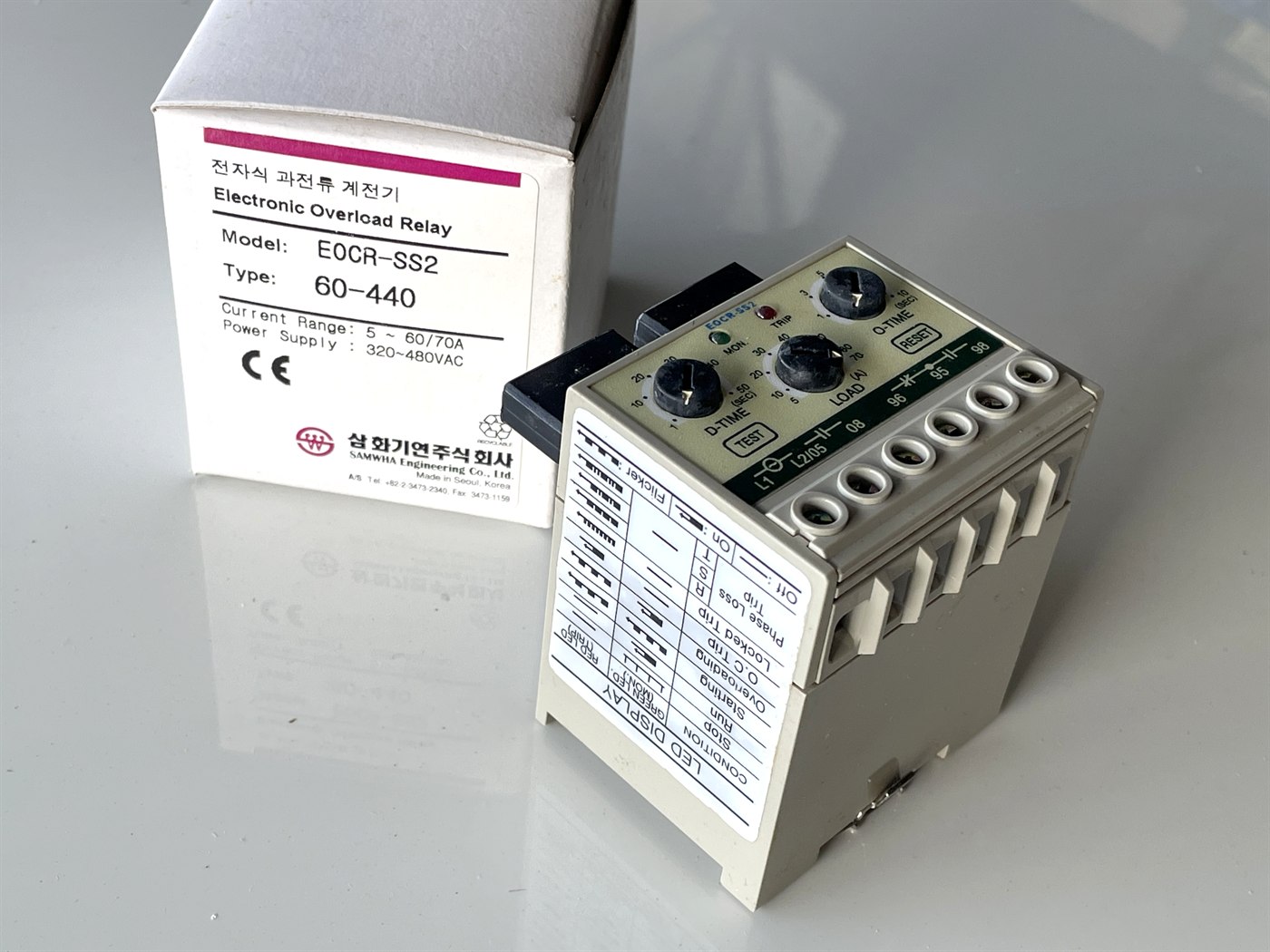

| Nameplate of the stocked unit (photographed from SAV stock) | ||
| Model | EOCR-SS2 | |
| Type | 60-440 | |
| Current range | 5 ~ 60/70 A | |
| Power supply | 320~480 VAC | |
| Maker | 삼화기연주식회사 SAMWHA Engineering Co., Ltd. — Made in Seoul, Korea | |
| Marks | CE, recyclable | |
| Front panel | MON. (green) and TRIP (red) LEDs, D-TIME 1–50 sec, LOAD (A) 5–70, O-TIME 1–10 sec, TEST and RESET | |
| Terminals | L1, L2/05, 08, 96, 95, 98 | |
| Protection (EOCR catalog, EOCR-SS1 / SS2 section) | ||
| Protective items | over-current, phase loss, locked rotor | |
| Over-current trip time | O-TIME | |
| Phase loss trip time | O-TIME | |
| Locked rotor trip time | O-TIME + D-TIME | |
| Time characteristic | definite — shares the definite-time curve of the EOCR-SP2 / SS2 / DS2(T) / DS3(T) | |
| Protection ranges | 0.5–6 A, 3–30 A, 5–60 A, plus an external CT option above 60 A | |
| D-TIME (starting trip delay) | 1–50 sec | |
| O-TIME (trip time) | 0.2–10 sec | |
| Ratings and construction | ||
| Output contact, X1 mode | 1-SPST, 3 A / 250 VAC resistive, normally energised | |
| Output contact, X2 mode | 1-SPDT, 3 A / 250 VAC resistive, normally de-energised | |
| Indication | 2-LED, trip and trip-cause | |
| Mounting | 35 mm DIN rail | |
| Current transformers | 2CT, integral | |
| LED display table (printed on the unit) | ||
| Columns | green LED (MON.) and red LED (TRIP), each shown as on / off / flicker | |
| Conditions listed | Stop, Run, Starting, Overloading, O.C Trip, Locked Trip, Phase Loss Trip | |
| Phase loss trip additionally indicates the affected phase R, S or T | ||
| Ordering | ||
| Current setting codes | 05 (0.5–6 A), 30 (3–30 A), 60 (5–60 A), 100~ (over 60 A, external CT) | |
| Control voltage codes | 24 (24 VAC/DC, 50/60 Hz), 110, 220 — per the EOCR-SS1 / SS2 page of SAV's catalog edition | |
| The stocked unit is Type 60-440, i.e. the 60 current code on a 440 V class control supply (320~480 VAC). That 440 code is not printed on the SS1/SS2 page of this catalog edition, though the neighbouring EOCR-SS / AR pages do list a 320–480 VAC option — so treat 440 as a later addition and confirm the control voltage from the unit's own label before quoting | ||
ข้อมูลตามเอกสารผู้ผลิต (Samwha EOCR) — รายละเอียดฉบับเต็มดูจาก Datasheet ด้านล่าง
