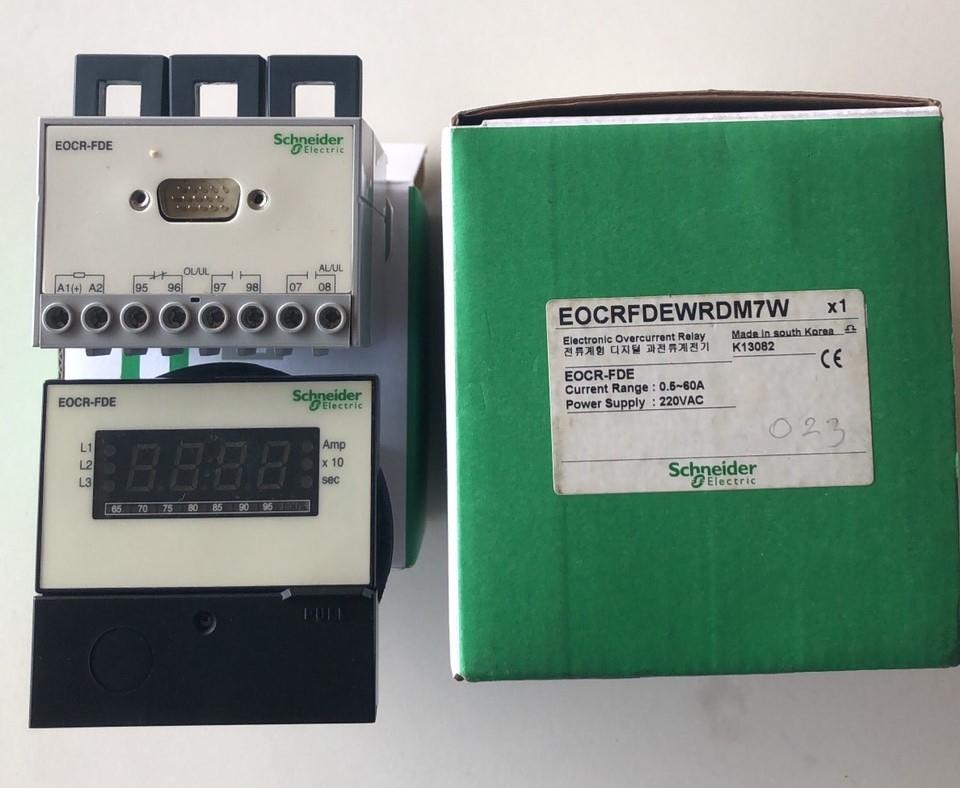

EOCRFDEWRDM7W
EOCR-FDE / FEZ
● มีสต็อกในไทย
รุ่นเก่าที่ SAV ยังจำหน่ายอยู่ — มีฟังก์ชันแจ้งเตือนโหลด (Load Alert) ตั้งได้ 50–100 %
ดาวน์โหลดเอกสารDOWNLOADMain Feature
- ▪ MCU based
- ▪ 3 integral current transformers
- ▪ Digital ammeter and trip-cause indication
- ▪ Selectable trip time characteristics (inverse or definite)
- ▪ Independently adjustable starting trip delay (D-TIME) and trip time (O-TIME)
- ▪ Load alerting function (EOCR-FDE)
Protection functions
- ▪ Over current
- ▪ Under current
- ▪ Phase loss
- ▪ Phase unbalance
- ▪ Phase reversal
- ▪ Locked rotor
Technical Specification
| This variant (as marked on the box) | ||
| Model | EOCRFDEWRDM7W | |
| Current range | 0.5–60 A | |
| Power supply | 220 V AC | |
| Origin | Made in South Korea | |
| Terminals | ||
| A1(+), A2 | control supply | |
| 95, 96 | OL output contact | |
| 97, 98 | OL/UL output contact | |
| 07, 08 | AL/UL (alert) output contact | |
| Specification (family, per catalog) | ||
| Start time setting (D-TIME) | 1–200 sec | |
| Trip time setting (O-TIME), inverse | 1–30 | |
| Trip time setting (O-TIME), definite | 0.2–30 sec | |
| Control voltage (family) | 24 V AC/DC, 110 V AC ±15 %, 220 V AC ±15 % | |
| Contact rating | 3 A / 250 V AC resistive | |
| Time characteristic In/tc mode | inverse (curve 1) | |
| Time characteristic dE/tc mode | definite (curve 2) | |
| Trip indication | LED display (SSD + LED) | |
| Current sensing | 3-CT | |
| Mounting | 35 mm DIN rail | |
| Protection and trip time | ||
| Over current | O-TIME | |
| Under current | 0.5–30 sec | |
| Phase loss | 3 sec | |
| Phase unbalance | 8 sec | |
| Phase reversal | 0.1–0.3 sec | |
| Locked rotor | D-TIME | |
| Note from catalog | ||
| An external CT should be used when the inverse curve (tc In setting) is applied above 10 A. | ||
| Alert (family, per catalog) | ||
| Alert setting | 50–100 % or OFF | |
| Contact rating OL | 2-SPST | |
| AL/GR | AL relay | |
ข้อมูลตามเอกสารผู้ผลิต (Samwha EOCR) — รายละเอียดฉบับเต็มดูจาก Datasheet ด้านล่าง
