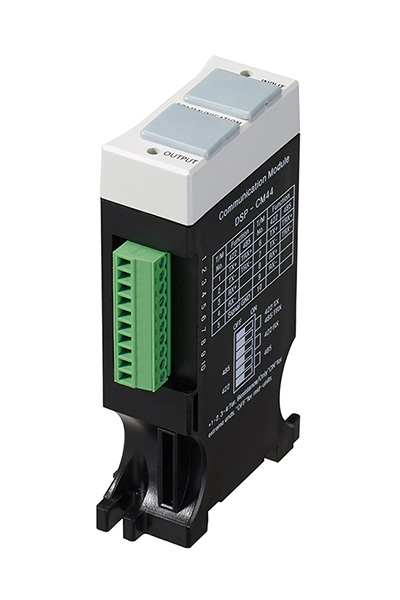

DSP-CM44

Communication Module/RS485

● มีสต็อกในไทย

โมดูลสื่อสาร RS485 สำหรับรุ่น RTM

ดาวน์โหลดเอกสารDOWNLOAD

Main Feature

▪ Internal communication with a converter of VIP Series by RS232 (DSP-VIP-PL/PM , DSP-VIP-RL/RTL, RM/RTM)
▪ External communication with a Master(PC, PLC) through 485/422 as a RTU,Modbus
▪ Able to communicate with PC directly through a protocol converter of 485 < > USB/232
▪ Convenient engagement for a termination resistance of extreme end unit by DIP SW
▪ Possible to meet 485 or 422 by the DIP SW selection
▪ Responsible for Communication speed : 9.6Kbps~ 115.2Kbps
▪ CM-44E : Ethernet, Modbus TCP
▪ Convenient wiring connection through RJ45 or 10P screw terminal
– RJ45 : diagnostic communication test of each unit through "Samdsp"
– Screw terminal : actual wiring connecion in installed field

📥 Downloads — เอกสารสำหรับขออนุมัติโครงการ

📄Datasheet / Manual (English, PDF)↓📚Samwha DSP Full Catalog (PDF)↓
