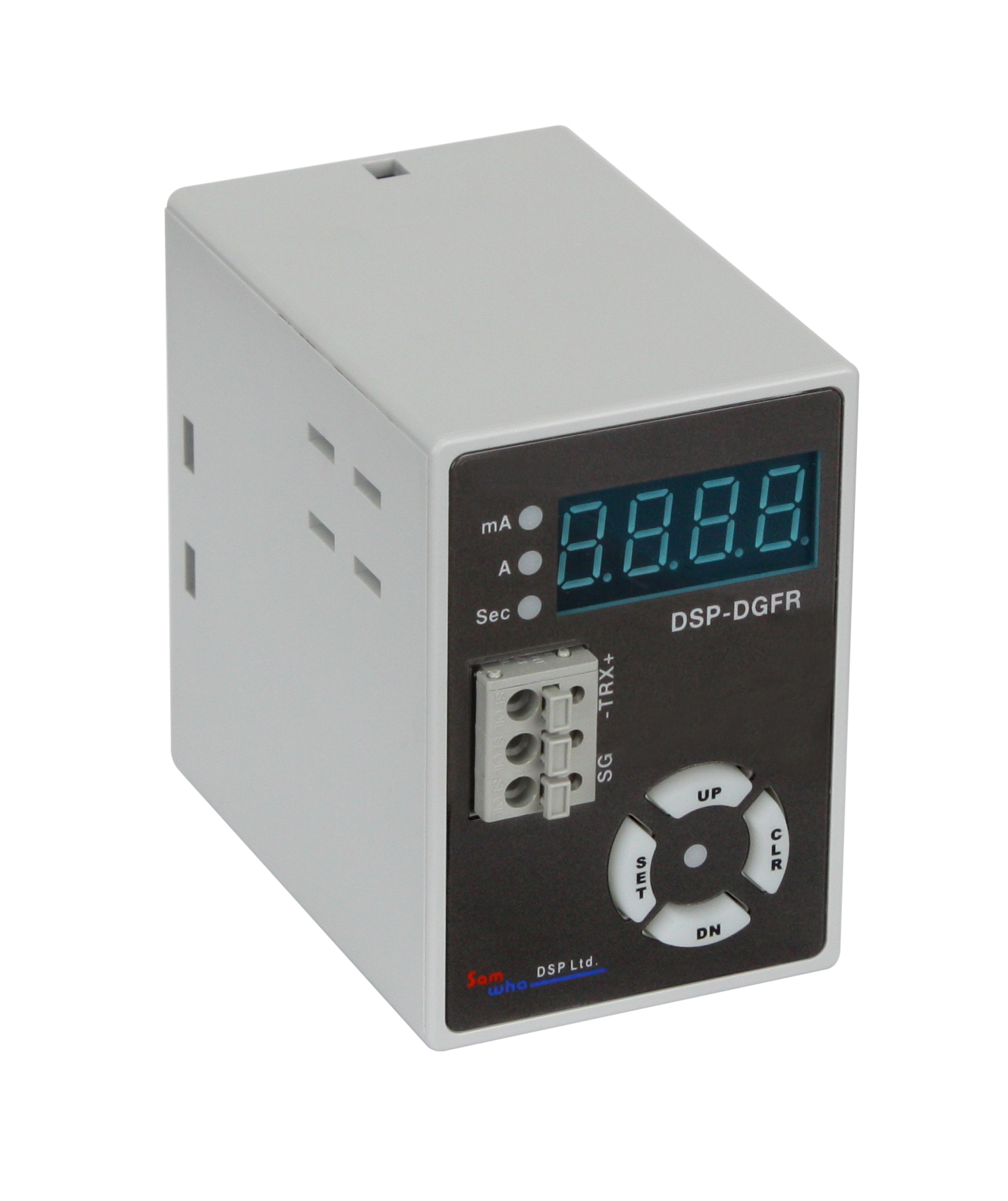

DSP-DGFR-A
Digital Ground Fault Relay
แมปกับหน้า DSP-DGFR — รอยืนยันรุ่น -A
ดาวน์โหลดเอกสารDOWNLOADMain Feature
- ▪ Panel Mounting Type
- ▪ Minimized compact size,panel mounting type
- ▪ MCU(Microprocessor Control Unit) based
- ▪ High sensitive wide range:30mA~4A
- ▪ Precised preset for zero phase current & time :3 Digit Window
- ▪ Various response : variable Eot
- ▪ Various type based on ZCT type
- ▪ Self diagnostic function
Technical Specification
| Trip delay time | 0.05sec,0.1~60sec/definite T-I | |
| Trip output relay | a/3A,250VAC, Resistive | |
| Power Line | ||
| Environment | ||
| Temperature | Operation:-20°C ~ 60°C, Storage:-30°C~80 °C | |
| Humidity | 30~85%,Relative/Non-condensing | |
| Allowable tollerance | ||
| Earth current | A,V Type:IO ≤100mA:±10mA, O >100mA:±10% / N Type: IO ≤500mA: ±10mA,IO > 500mA: ±10% | |
| Operation time | t ≤2sec:± 0.2sec, t>2sec:±10% | |
| Insulation Resistence/IEC-60255-5 | 100Mohm or more/500VDC,circuit-case | |
| High Voltage Withstand Test/ IEC-60255-5 | circuit-case:AC2000V,60Hz, 1 min / contact-contact:AC2000V,60Hz, 1min | |
| Lightning Impulse Voltage Withstand Test)/ IEC-60255-5 | Circuit-Ground,Circuit-Circuit: 1.2/50(uS),5KV / Control Circuits:1.2/50(uS), 5KV | |
| 1 MHz Burst Immunity Test/IEC-61000-4-18 | 2.5KV,Positive/Negative under 2sec | |
| Electrostatic Discharge/IEC-61000-4-2 | Air:Level 3, 8KV /Contact:Level 3,6KV | |
| Radiated Electromagnetic Field Disturbance/IEC-61000-4-3 | Level 3, 10V/m | |
| Electric Fast Transient Burst/IEC-61000-4-4 | Power,Realy output:Level 4, 4KV | |
| Surge Immunity test/IEC-61000-4-5 | Relay output:1.2X50(uS),2KV(0°,90°,180°,270°) | |
| Conducted Disturbence Test/EC-61000-4-6 | 0V,Level 3 | |
| Control Power | 85∼260VAC,50/60Hz(120∼370VDC) | |
| Installation | 35mm DIN Rail,Panel Mounting | |
| Power consumption | 2W/max | |
ข้อมูลตามเอกสารผู้ผลิต (Samwha DSP) — รายละเอียดฉบับเต็มดูจาก Datasheet ด้านล่าง
