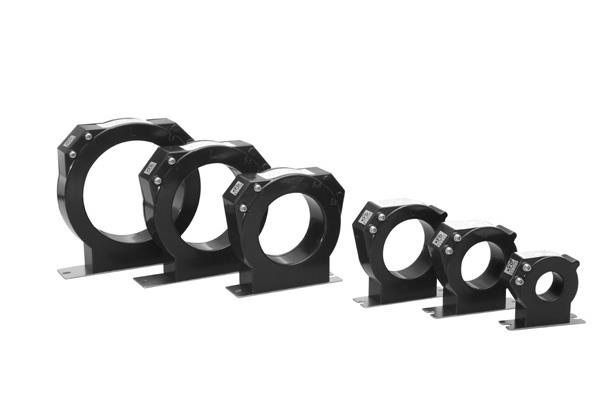

DZR
Deesys ZCT
ZCT ทรงกลมร้อยสาย เอาต์พุตแบบแรงดัน 200mA/100mV ใช้กับ ELD / Ground Fault Relay (ใช้กับรีเลย์แบบ Induction ไม่ได้)
ดาวน์โหลดเอกสารDOWNLOADMain Feature
- ▪ High magnetivity core giving high linearity and safety characteristics
- ▪ Wide model range makes ZCT selection straightforward
- ▪ Cable-through (round) construction, indoor use
- ▪ ABS non-flammable casing with terminal cover
Technical Specification
| Specification (round series) | ||
| DZR-030 | rated 100 A, inside dia. Ø30 mm, 0.2 kg | |
| DZR-050 | rated 250 A, inside dia. Ø50 mm, 0.3 kg | |
| DZR-065 | rated 400 A, inside dia. Ø65 mm, 0.4 kg | |
| DZR-080 | rated 600 A, inside dia. Ø80 mm, 0.8 kg | |
| DZR-100 | rated 800 A, inside dia. Ø100 mm, 1.0 kg | |
| DZR-120 | rated 1000 A, inside dia. Ø120 mm, 1.2 kg | |
| ZR-150 | rated 1400 A, inside dia. Ø150 mm | |
| ZR-200 | rated 2000 A, inside dia. Ø200 mm | |
| Zero phase current ratio | 200 mA / 100 mV (75–125 mV at 2 kΩ) | |
| Through-wire capacity (EV, mm²) | ||
| DZR-030 | 1ø2W 60 · 1ø3W/3ø3W 14 · 3ø4W 8 | |
| DZR-050 | 1ø2W 150 · 1ø3W/3ø3W 80 · 3ø4W 38 | |
| DZR-065 | 1ø2W 325 · 1ø3W/3ø3W 150 · 3ø4W 100 | |
| DZR-080 | 1ø2W 400 · 1ø3W/3ø3W 250 · 3ø4W 2000 | |
| DZR-100 | 1ø2W 500 · 1ø3W/3ø3W 325 · 3ø4W 250 | |
| DZR-120 | 1ø3W/3ø3W 850 · 3ø4W 725 | |
| Ordering | ||
| DZR | for ELD and GFR | |
| Size code | 030 = Ø30, 050 = Ø50, 065 = Ø65, 080 = Ø80, 100 = Ø100, 120 = Ø120, 150 = Ø150, 200 = Ø200 | |
| General (per catalog) | ||
| Application | earth-leakage detection, indoor use | |
| Type | cable and busbar through | |
| Casing | ABS non-flammable | |
| Colour | black (N1.5) | |
| Operating temperature | -10 °C … +60 °C | |
| Withstand voltage | AC 2000 V for 1 min (between secondary coil and base) | |
| Insulation resistance | more than 1000 MΩ at DC 500 V (between coil and base) | |
ข้อมูลตามเอกสารผู้ผลิต (Deesys) — รายละเอียดฉบับเต็มดูจาก Datasheet ด้านล่าง
