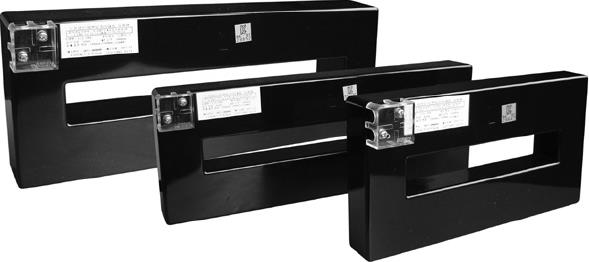

DZS
Deesys ZCT
ZCT ทรงเหลี่ยมสำหรับร้อยบัสบาร์ เอาต์พุตแบบแรงดัน 200mA/100mV
ดาวน์โหลดเอกสารDOWNLOADMain Feature
- ▪ Square busbar-through window for flat busbar runs
- ▪ High magnetivity core giving high linearity and safety characteristics
- ▪ ABS non-flammable casing with terminal cover
- ▪ Type approved by inspection agency for fire
Technical Specification
| Specification (square series) | ||
| DZS-160 | rated 400 A, window 30 × 160 mm, 2.8 kg | |
| DZS-210 | rated 500 A, window 30 × 210 mm, 3.5 kg | |
| DZS-260 | rated 600 A, window 30 × 260 mm, 3.8 kg | |
| Zero phase current ratio | 200 mA / 100 mV (75–125 mV at 2 kΩ) | |
| Busbar size | 6T × 25 mm | |
| Ordering | ||
| DZS | square type | |
| Size code | 160 = 160 mm, 210 = 210 mm, 260 = 260 mm | |
| General (per catalog) | ||
| Application | earth-leakage detection, indoor use | |
| Type | cable and busbar through | |
| Casing | ABS non-flammable | |
| Colour | black (N1.5) | |
| Operating temperature | -10 °C … +60 °C | |
| Withstand voltage | AC 2000 V for 1 min (between secondary coil and base) | |
| Insulation resistance | more than 1000 MΩ at DC 500 V (between coil and base) | |
ข้อมูลตามเอกสารผู้ผลิต (Deesys) — รายละเอียดฉบับเต็มดูจาก Datasheet ด้านล่าง
