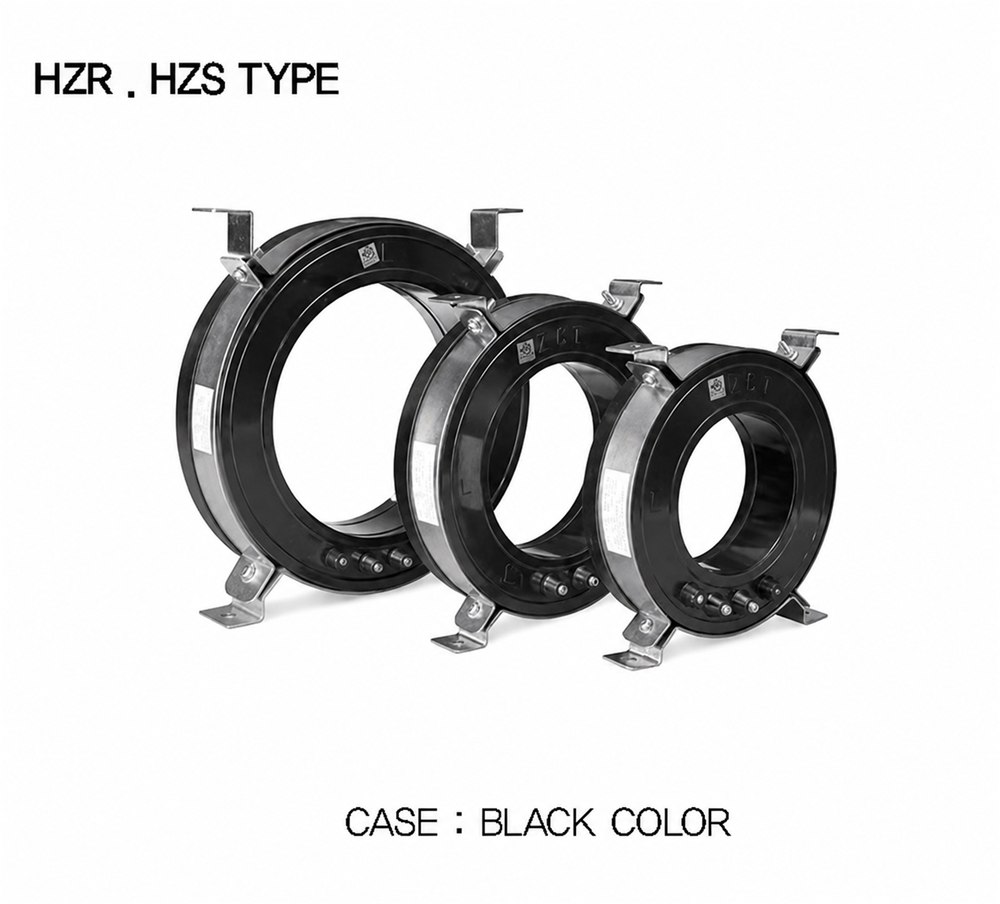

Deesys ZCT (High Voltage)
⚠ สินค้าสำหรับระบบไฟฟ้าแรงสูง 6,600/3,300 V เท่านั้น (ทนแรงดันทดสอบ 22,000 V AC 1 นาที) — ใช้คู่กับรีเลย์ HGR/DGR ไม่ใช่ ZCT แรงต่ำ ถ้าเป็นระบบ 600 V ให้ใช้รุ่น DZR / DZS / SZR แทน
ดาวน์โหลดเอกสารDOWNLOADHigh voltage rating
- ▪ Rated voltage 6,600 / 3,300 V — high-voltage systems only
- ▪ Dielectric strength 22,000 V AC, 50/60 Hz for 1 min (primary conductor to coil, and primary conductor to mounting flange)
- ▪ Not interchangeable with the low-voltage DZR / DZS / SZR ZCT series
Main Feature
- ▪ Sophisticated ZCT for supporting ground fault relay
- ▪ Designed for excellent usability and safety, more economical than conventional ZCT
- ▪ Wide range of operating currents, conveniently structured for cabling networks
- ▪ Light and easy for panel setting, with model choice according to the selected cable
- ▪ Case colour: black
Technical Specification
| Rating | ||
| Rated voltage | 6,600 / 3,300 V | |
| Rated zero-phase primary current | 200 mA / 100 mV (load 2 kOhm), conforming to JEC 1201 dielectric strength characteristics : 6A | |
| Dielectric strength | 22,000 V AC, 50/60 Hz for 1 min (between primary conductor and coil, and between primary conductor and mounting flange) | |
| Secondary/test coil | 2,200 V AC, 50/60 Hz for 1 min (between secondary coil and test coil) | |
| Insulation resistance | more than 1,000 MOhm at 500 V DC (between each coil, and between each coil and mounting flange) | |
| Models and dimensions (mm) — A / B / C / D / E / F / G / H / hole | ||
| HZR-050 | 50 / 25 / 50 / 131 / 122 / 7 / 32 / 36 / 6 | |
| HZR-065 | 65 / 26 / 65 / 143 / 133 / 7 / 39 / 37 / 6 | |
| HZR-080 | 80 / 34 / 80 / 174 / 180 / 7 / 40 / 40 / 6 | |
| HZR-100 | 100 / 38 / 100 / 203 / 180 / 7 / 40 / 40 / 6 | |
| HZR-120 | 120 / 45 / 120 / 225 / 210 / 16 / 55 / 35 / 10 | |
| HZR-150 | 150 / 45 / 150 / 260 / 210 / 16 / 55 / 35 / 10 | |
| HZR-200 | 200 / 53 / 200 / 310 / 286 / 10 / 70 / 35 / 10 | |
| Dimension A is the inside diameter, matching the size code in the model number | ||
| Special specification | ||
| Epoxy mold | 65 dia., 120 dia. | |
| Mold | 150 dia., 200 dia. | |
| Use of relay | HGR, DGR | |
| Ordering | ||
| HZR | for high voltage relay | |
| Size code | 050, 065, 080, 100, 120, 150, 200 — inside diameter in mm | |
| HZR-030 appears only in the shared round-type dimension table on catalog p.150 (row "ZR/SZR/HZR-030"), not in the HZR high-voltage rating table — confirm with Deesys before quoting it | ||
