Products/WYZR
Woonyoung
WYZR

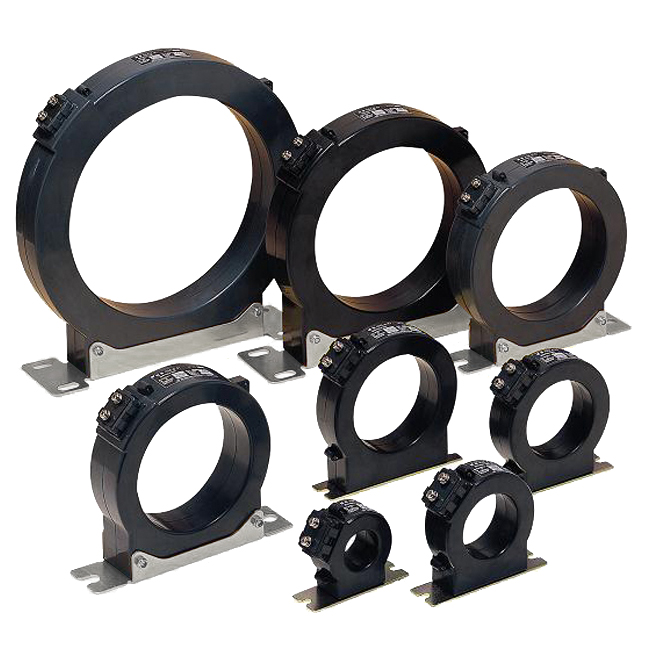

Zero-Current Transformer (Round type)
● มีสต็อกในไทย
ใช้คู่กับรีเลย์ earth-leakage (EOCR/DSP รุ่นที่รับ ZCT)
ดาวน์โหลดเอกสารDOWNLOADMain Feature
- ▪ ABS flame proof resin for self-extinguish stability
- ▪ Light weighted structure without using filler inside
- ▪ Terminal cover for safety
Technical Specification
| Rating (as published) | ||
| Type | Round (cable-through) | |
| Rated voltage | AC 600 V or below | |
| Frequency | 50/60 Hz | |
| Input | 200 mA | |
| Output | 100 mV | |
| Models in this series | ||
| WYZR-030 | dimensions per drawing & datasheet | |
| WYZR-050 | dimensions per drawing & datasheet | |
| WYZR-065 | dimensions per drawing & datasheet | |
| WYZR-080 | dimensions per drawing & datasheet | |
| WYZR-100 | dimensions per drawing & datasheet | |
| WYZR-120 | dimensions per drawing & datasheet | |
| WYZR-150 | dimensions per drawing & datasheet | |
| WYZR-200 | dimensions per drawing & datasheet | |
ข้อมูลตามเอกสารผู้ผลิต (Woonyoung) — รายละเอียดฉบับเต็มดูจาก Datasheet ด้านล่าง
📥 Downloads — เอกสารสำหรับขออนุมัติโครงการ

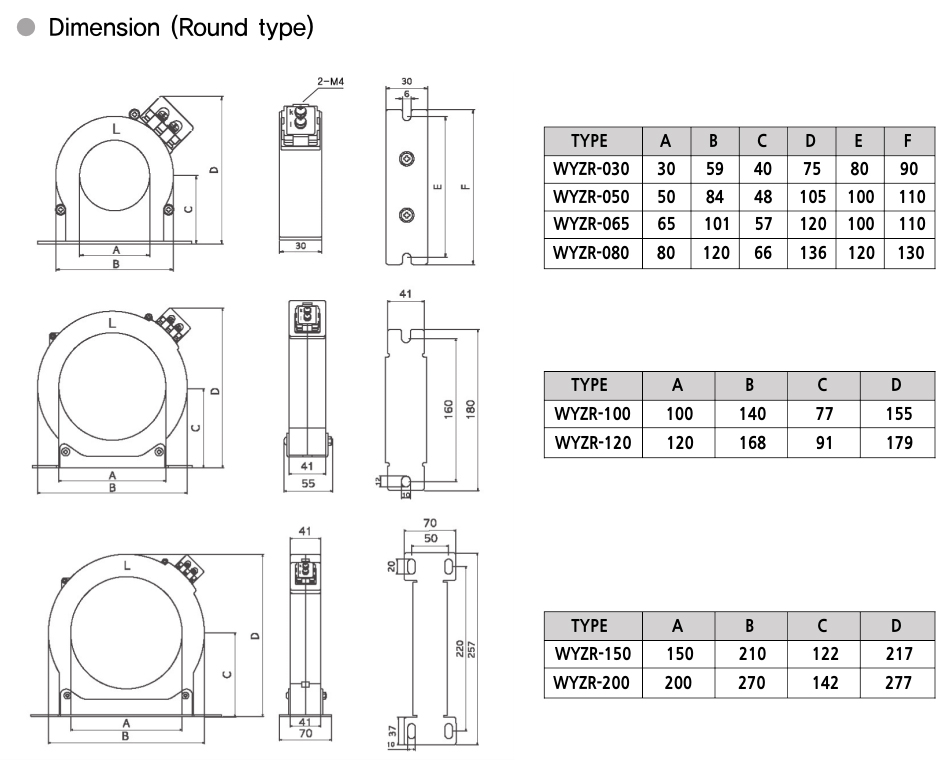

📄Dimension drawing (JPG)↓📄Specification / Datasheet (PDF)↓📐CAD drawing ZCT30 (DWG)↓📐CAD drawing ZCT50 (DWG)↓📐CAD drawing ZR-65 (DWG)↓📐CAD drawing ZCT80 (DWG)↓📐CAD drawing ZCT100 (DWG)↓📐CAD drawing ZCT120 (DWG)↓📐CAD drawing ZCT150 (DWG)↓📐CAD drawing ZCT200 (DWG)↓📄3D model WYZR-030 (STEP)↓📄3D model ZCT 50 (STEP)↓
